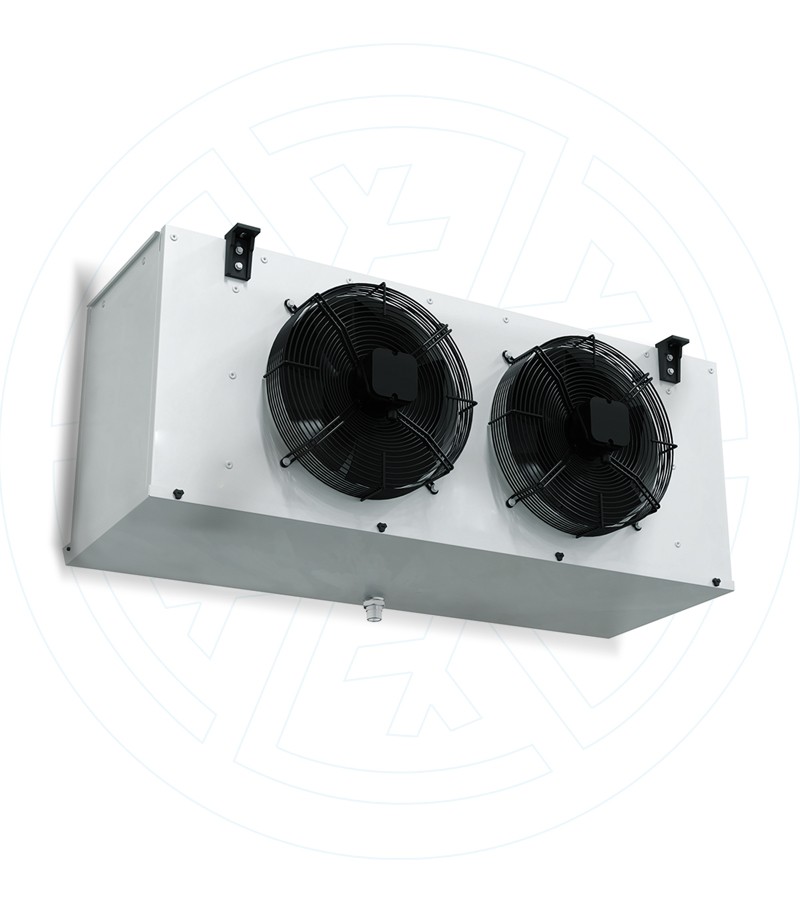

Évaporateur de type standard
Nos évaporateurs pour chambres froides standard (TYPE CUBIQUE) sont disponibles en modèles SK (3/8), SM et SO (1/2), SN et SP (5/8) avec des pas de 4-6-8-10 (mm) et une large gamme de capacités. Nos évaporateurs plafonniers sont disponibles en modèles CK (3/8), CM et CDM (1/2) avec une large gamme de capacités, avec un pas unidirectionnel de 4-6-8 (mm) pour les petites pièces et un pas bidirectionnel de 4-6-8 (mm) pour les environnements de travail et les lieux où une faible vitesse d’air est privilégiée. Les surgélateurs sont disponibles en trois modèles différents : plafonniers, multi-étages et tunnels, avec une large gamme de capacités, avec un pas de 10-12 (mm).
Caractéristiques techniques
Évaporateur standard SKD / SKA 3/8 (32×28) : 1,70 kW à 47,00 kW
Évaporateur standard SMA / SMS / SMO 1/2 (40×35) : 2,00 kW à 96,00 kW
Évaporateur standard SNS / SNO 5/8 (40×35) : 2,00 kW à 44,00 kW
Évaporateur standard SOS / SOO 1/2 (55×48) : 2,00 kW à 86,00 kW
Évaporateur standard SPS / SPO 5/8 (55×48) : 2,00 kW à 43,00 kW
Caractéristiques générales
- Les batteries sont constituées par l’agencement de lamelles en aluminium (H22) sur des tubes en cuivre.
Les produits sont fabriqués avec un pas de 4, 6, 8, 10 et 12 mm.
La production est réalisée avec différentes géométries en utilisant des tubes en cuivre de diamètres 3/8, 1/2 et 5/8 pouces.
Le circuit optimal est conçu en tenant compte des pertes de pression.
Pour éviter toute coupure dans les tubes, la tôle de miroir est conçue en aluminium ou avec un couvercle emboîtable.
Les tubes en cuivre sont utilisés comme matériau pour les entrées et sorties.
L’entrée du fluide frigorigène est assurée par un distributeur.
Sur le matériau du caisson, une peinture époxy poudre électrostatique, avec protection UV et résistance accrue à la température, est appliquée.
Sur demande, le caisson peut être recouvert d’une feuille d’aluminium filmée ou d’une tôle en acier inoxydable chromé.
Lors du caissonnage, les éléments de fixation utilisés sont des rivets pop multigrip en acier inoxydable.
Selon les conditions d’utilisation, un système de dégivrage électrique B1 ou B2 peut être appliqué.
Pour les connexions électriques, des bornes de montage sur rail DIN sont utilisées.
La pression d’essai de la batterie est de 36 bars.
La pression maximale de fonctionnement est de 28 bars.
